Štafle

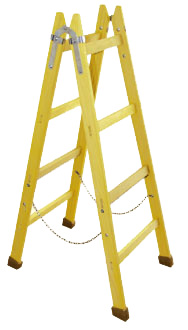

ŠTAFLE – EXKLUSIVE
patky lze dokoupit zvlášť
délka 1. příčky (horní) mezi bočnicemi je 300 mm
striktně dodržována norma rozteče příček: 320 mm – 320 mm – pak vše po 300 mm
4 – 9 př: bočnice 60 x 23 mm, příčky 45 x 23 mm, kování kompletně zinkováno, dřevo žluté, 2 ks řetízků, 4-7 př. 2 ks výztuh, 8 a 9 př. 4 ks výztuh, 3. příčka odshora je vyrobena z tvrdého materiálu
10 – 12 př: bočnice 75 x 23 mm, příčky 60 x 23 mm, kování kompletně zinkováno, dřevo žluté, 2 ks řetízků, 4 výztuhy, 3. příčka odshora je vyrobena z tvrdého materiálu
| Obj. číslo EXKLUSIVE | 1003.01 | 1004.01 | 1005.01 | 1006.01 | 1007.01 | 1008.01 | 1009.01 | 1010.01 | 1011.01 | 1012.01 |
| Počet příček | 2x3 | 2x4 | 2x5 | 2x6 | 2x7 | 2x8 | 2x9 | 2x10 | 2x11 | 2x12 |
| Délka bočnice | 106,5 | 136,5 | 166,5 | 196,5 | 226,5 | 256,5 | 286,5 | 316,5 | 346,5 | 376,5 |
| Šířka bočnice | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 75 |
| Šířka příčky | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 60 | 60 | 60 |

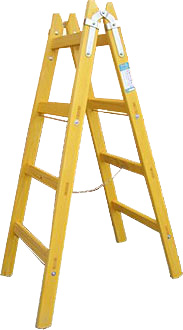

ŠTAFLE – STANDART 300
délka 1. příčky (horní) mezi bočnicemi je 340 mm
rozteče příček: vše po 300 mm
4 – 9 př: bočnice 60 x 25 mm, příčky 55 x 25 mm, kování a řetízky zinkované, ostatní kovové díly bez PÚ
1 ks řetízku, 2 výztuhy, dřevo oranžovo – žluté
10 – 12 př: bočnice 75 x 25 mm, příčky 60 x 25 mm, kování a řetízky zinkované, ostatní kov. Díly bez PÚ
1 ks řetízku, 4 výztuhy, dřevo oranžovo – žluté
| Obj. číslo STANDART 300 | 1003.02 | 1004.02 | 1005.02 | 1006.02 | 1007.02 | 1008.02 | 1009.02 | 1010.02 | 1011.02 | 1012.02 |
| Počet příček | 2x3 | 2x4 | 2x5 | 2x6 | 2x7 | 2x8 | 2x9 | 2x10 | 2x11 | 2x12 |
| Délka bočnice | 106,5 | 136,5 | 166,5 | 196,5 | 226,5 | 256,5 | 286,5 | 316,5 | 346,5 | 376,5 |
| Šířka bočnice | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Šířka příčky | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 60 | 60 | 60 |

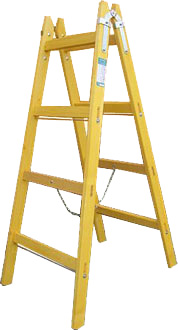

ŠTAFLE – STANDART 330
délka 1. příčky (horní) mezi bočnicemi je 375 mm
rozteče příček: vše po 330 mm
4 – 9 př: bočnice 60 x 25 mm, příčky 55 x 25 mm, kování a řetízky zinkované, ostatní kovové díly bez PÚ
1 ks řetízku, 2 výztuhy, dřevo oranžovo – žluté
10 – 12 př: bočnice 75 x 25 mm, příčky 60 x 25 mm, kování a řetízky zinkované, ostatní kov. Díly bez PÚ
1 ks řetízku, 4 výztuhy, dřevo oranžovo – žluté
Třetí příčka odshora je vyrobena z tvrdého materiálu
| Obj. číslo STANDART 330 | 1003.03 | 1004.03 | 1005.03 | 1006.03 | 1007.03 | 1008.03 | 1009.03 | 1010.03 | 1011.03 | 1012.03 |
| Počet příček | 2x3 | 2x4 | 2x5 | 2x6 | 2x7 | 2x8 | 2x9 | 2x10 | 2x11 | 2x12 |
| Délka bočnice | 108,5 | 141,5 | 174,5 | 207,5 | 240,5 | 273,5 | 306,5 | 339,5 | 372,5 | 405,5 |
| Šířka bočnice | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 75 | 75 | 75 |
| Šířka příčky | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 60 | 60 | 60 |

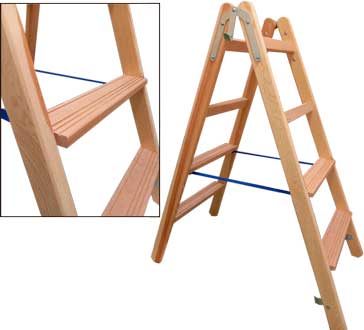

STUPÍNKOVÉ ŠTAFLE
Povrchová úprava dřevo: natur
Povrchová úprava kování a spojovacího materiálu: zinkováno
1x pant s háčkem
Bočnice:
4-10 stupeň: 60 x 23 x délka
materiál: SM, BO
Příčky:
1 a 2 př. 45 x 23 mm
3 – 10 př. 30 x 81 mm protiskluzová úprava stupínků
materiál: všechny stupínky z tvrdého řeziva: BK, …
Zajištění proti rozevření:
2 x textilní kurtny upevněné zespod stupínků
| Tabulka: rozměry | ||||||||
| obj. číslo | L1 | L2 | L3 | L4 | L5 | L6 | L7 | |
| 4 př | 1004.04 | 1240 | 280 | 335 | 115 | 505 | 155 | 8 |
| 5 př | 1005.04 | 1520 | 280 | 335 | 115 | 535 | 155 | 10,5 |
| 6 př | 1006.04 | 1800 | 280 | 335 | 115 | 565 | 155 | 13 |
| 7 př | 1007.04 | 2080 | 280 | 335 | 115 | 595 | 155 | 15,5 |
| 8 př | 1008.04 | 2360 | 280 | 335 | 115 | 625 | 155 | 18 |
| 9 př | 1009.04 | 2640 | 280 | 335 | 115 | 655 | 155 | 20,5 |
| 10 př | 1010.04 | 2920 | 280 | 335 | 115 | 685 | 155 | 23 |
L1 – délka bočnice
L2 – rozteče příček
L3 – délka horní příčky mezi bočnicemi
L4 – vzdálenost od horní hrany 1. příčky
L5 – celková šířka štaflí u země – základna
L6 – výška štaflí – šířka dvou stupínků
L7 – přibližná váha
